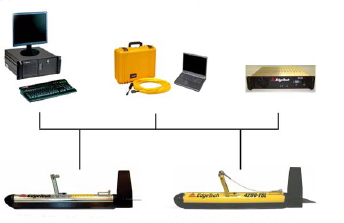

EdgeTech 4200 側掃聲納系列提供獨特的雙頻測掃系統,結合了 EdgeTech 全頻收發器及多脈衝技術於一身達到高品質的效果。EdgeTech 4200 系列提供兩種頻率的機種 100 / 400 kHz 和 300/600 kHz,軟體方面也提供兩種選擇操作模式(高品質模組、高速度模組)。
藉由高能量脈衝技術 EdgeTech 4200 可獲得高解析的數據。由於系統採用廣角拍發,這樣一來就可減少來自前方的低功率噪音。聲納所產生的資料會完整的包含了當時所設定的資料,方便做資料的事後處理。
EdgeTech 4200 系列對海底地圖的建置一個新的典範。雙頻的特色、內建動態補償器的特性、地磁儀界面和聲波接收系統,皆可達到客製化的任何需求。

應用
  • 海底探勘方面 (MCM)
  • 地表危險區域測量
  • 大地物理測量
  • 考古測量
  • 纜線及管線測量
  • 海底搜尋
特色
  • 可選擇兩種操作介面 : 高品質模組、高速度模組
  • 高品質模組:雙頻同步操作
  • 高品質模組:高解析延伸矩陣
  • 高速度模組:多脈衝模組
  • 100/400 kHz 或 300/600 kHz 雙頻模組
  • 單一電纜軸連結拖魚達 6000m
  • 可連結多種感測器
  • 全頻 chirp 處理器
  • 可搭載 AUV/ROV
性能簡介

4200FS
- 頻率 : 100 / 400 KHz 雙頻
- 水平掃幅寬度 (高品質模組) : 100 kHz - 0.64°, 400kHz - 0.3°
- 水平掃幅寬度 (高速度模組) : 100 kHz - 1.26°, 400 kHz - 0.4°
- CW短波脈衝
- 作業範圍:100 kHz - 500 meters/side、 400 kHz - 150 meters/side
- 拖魚速度 (最大安全範圍) : 12節
- 拖魚速度 : 4.8 節 (高品質模組下), 9.6 節 (高速度模組下)
- 拖魚材質:不鏽鋼
- 拖魚尺寸:11.4cm(D) x 125.6cm (L)
- 拖魚重量:48 Kg (淨重)、36 Kg (水中重)
- 操作深度 (最大):2000m
- 拖魚纜線材質:同軸電纜 6000m
- 選配設備:壓力計、溫度計、磁力計、USBL聲源追蹤系統、聲源反射器

4200FSL (輕量化)
- 頻率 : 300 / 600 KHz 雙頻
- 水平掃幅寬度 (高品質模組) : 300 kHz - 0.28°, 600 kHz - 0.26°
- 水平掃幅寬度 (高速度模組) : 300 kHz - 0.54°, 600 kHz - 0.34°
- CW短波脈衝
- 作業範圍:300 kHz - 230 meters/side、 600 kHz - 120 meters/side
- 拖魚速度 (最大安全範圍) : 12節
- 拖魚速度 : 4.8 節 (高品質模組下), 9.6 節 (高速度模組下)
- 拖魚材質:鋁合金
- 拖魚尺寸:11.4cm(D) x 125.6cm (L)
- 拖魚重量:30 Kg (淨重)、22 Kg (水中重)
- 操作深度 (最大):300m
- 拖魚纜線材質:同軸電纜 6000m
- 選配設備:壓力計、溫度計、磁力計、USBL聲源追蹤系統、聲源反射器
