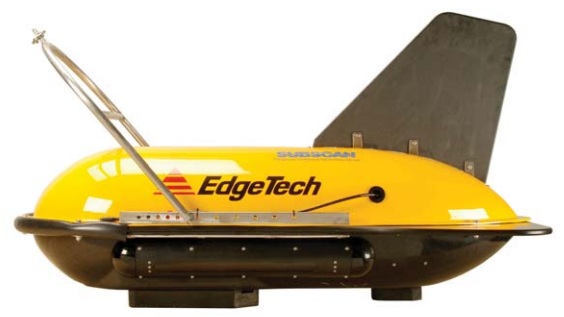

該系統配有兩個不同的拖魚的選擇;無論是2000-CSS或2000-DSS。 CSS為低頻率500 Hz - 12 kHz的淺地層剖面儀,其穿透海床底部深度達300米。 DSS具有較高的頻率2 - 16 kHz的中地層剖面儀,應用方面提供更高的辨識率,其穿透海床底部深度達2,000米。整合型拖魚設備100/400 kHz或300/600 kHz的雙同步頻率CHIRP側掃聲納,提供一個很好的組合範圍和辨識率的選擇。

應用
  • 海底探勘方面 (MCM)
  • 地表危險區域測量
  • 大地物理測量
  • 考古測量
  • 纜線及管線測量
  • 海底搜尋
  • 底質分析
特色
  • 可同時選擇兩種操作介面 : 側掃聲納模式、底質剖面儀模式
  • 高品質模組:雙頻同步操作、高解析延伸矩陣
  • 高速度模組:多脈衝模組
  • 100/400 kHz 或 300/600 kHz 雙頻側掃聲納模組
  • 500Hz-12kHz 或 2-16kHz 底質剖面儀模組
  • 單一電纜軸連結拖魚達 6000m
  • 可連結多種感測器
  • 全頻 chirp 處理器
  • 可搭載 AUV/ROV
性能簡介

側掃聲納-1 2000-CSS
- 頻率 : 100 / 400 KHz 雙頻
- 水平掃幅寬度: 100 kHz - 1.08°, 400 kHz - 0.56°
- CW短波脈衝
- 作業範圍:100 kHz - 500 meters/side、 400 kHz - 150 meters/side
- 解析度:100 kHz - 6.3 cm, 400 kHz - 1.8 cm
- 耐深:300米

側掃聲納-2 2000-DSS
- 頻率 : 300 / 600 KHz 雙頻
- 水平掃幅寬度: 300 kHz - 0.6°, 600 kHz - 0.26°
- CW短波脈衝
- 作業範圍:300 kHz - 230 meters/side、 600 kHz - 120 meters/side
- 解析度:300 kHz - 2.8 cm, 600 kHz - 1.4 cm
- 耐深:2000米

底質剖面儀-1 2000-CSS
- 頻率帶寬:500 Hz-12kHz
- 解析度:8-20 cm
- 對沙的穿透力:20 m
- 對泥土的穿透力:200 m
- 耐深:300米

底質剖面儀-2 2000-DSS
- 頻率帶寬:2 kHz-16 kHz
- 解析度:6-10 cm
- 對沙的穿透力:6 m
- 對泥土的穿透力:80 m
- 耐深:2000米
