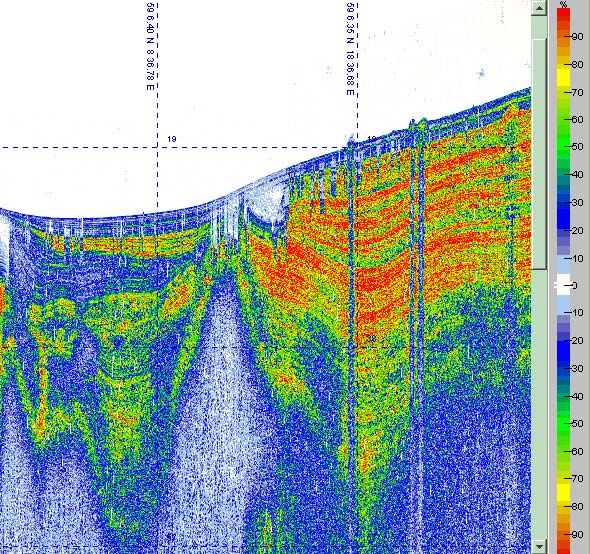

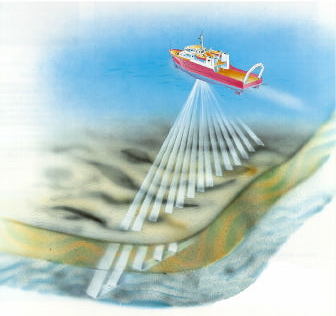

TOPAS (Topographic Parametric Sonar) 海底地層剖面儀為例，其主要具備有Chirp 與 Ricker 波形，以獲得不同海床迴聲剖面型態。Chirp 波形的脈波長、能量較大，其迴聲剖面穿透力較強，可達海床下100 公尺，但對層理的解析度能力較差。Ricker 波形頻率較高，解析度較佳，對海床下的沈積物內部層理可清晰顯示，但穿透能力較差。在TOPAS 系統參數的設定上，Ricker 信號脈波長較短(小於1 ms)，較適合在淺水海域(水深小於200 公尺)作業。隨著水深增加，可使用Chirp 信號 (脈波長2-4 ms)，以提供足夠的聲源信號強度。信號脈波較長時，海床沈積物內部層理之解析度相對降低。
特色

  • Filtering (濾波) :  過濾接收回來的資料內含的雜訊，其中bandpass、matched、spiking 濾波三種方式。

  • TimeVarying Filter-TVF (時間變化濾波）: 依脈衝的時間差方式，將不要的波段資料濾除

  • Bottom Tracker（海床追蹤） :可追蹤海床位置，目的在於TVG作用時，可正確的增益微弱訊號。

  • Swell Filter (搖擺濾波) : 如果船隻無姿態補償器或搖擺過大時，可透過該功能將不良訊號過濾。

  • Dereverberation : 在淺水區作業時容易產生多重回跡，透過Dereverberation調整可將二次回跡屏除掉。

  • Stacking：可減少相鄰Traces的不連貫的雜訊。

  • Automatic GainControl -AGC (自動增益控制) ：使用此功能可以最佳化資料顯示。

  • Gain(增益) ：調整訊號強弱。

  • 可因應不同運用，可以自由更改訊號強度顏色。將Topas 原始資料 轉換為Segy、Pro格式等輸出。

  • 作業環境：需 Microsoft windows Xp 以上 、 JAVA

  • 同步多波束掃描聲納頭、操作測深儀及感測器結構

  • 可利用 PC 的時段紀錄於硬碟上或額外的儲存設備

  • 特定目標量測及標註工具

  • 使用者可利用軌跡追蹤模組，事先規劃所以要量測的區域或測線

  • 多感測器同步操作

  • 經過過程加以資料紀錄

  • 資料接合
性能簡介

  • 發射波束型式 : 過濾接收回來的資料內含的雜訊，其中bandpass、matched、spiking 濾波三種方式。

  • 更具穿透力並可提供高解析度底質影像。

  • 音鼓構成元件: 8 x 16 頻道 (線性化 變頻模組)

  • 發射型式: single pulse, multi pulse and burst

  • 頻率: 主頻率: 15 - 21 KHz; 副頻率: 0.5 - 6 KHz

  • 波束寬度: 主頻率: 3.5°; 副頻率: 4.5°

  • 輸出功率: 32仟瓦。

  • 波源強度: (6 kHz) >204 dB re mPa @ 1m (或 0.16 bar @ 1 meter)

  • 解析度: < 0.3公尺

  • 穿透能力: > 100公尺

  • 可探測深度: 20 - 10,000公尺

  • 波束操控角度: 橫面: ±40°; 縱面: 20°

  • 資料收集速率: <2 Mbyte/分 @ 1 Hz ping rate
