EdgeTech 3200 是 EdgeTech 公司長時間以來研發的機種，儀器本身採用全頻譜影像技術，提供客戶用於高解析聲波成像的儀器。因此，EdgeTech 3200提供相當高品質的產物。於其他儀器比起來，EdgeTech更可提供多元化的配件以及多元化的介面來操作。另外配合“chirp”的技術，使3200 XS 可以發射出低頻 Q 掃輻。而由於這項技術也付諸在拖魚上的雙頻接收器，減少了因為水中聲波邊緣散射所造成的不穩定數據。

EdgeTech 3200 還擁有 chirp 全頻處理器。EdgeTech 將全頻發射器與揚聲器分開置放，這樣一來就可提供使用介面多元的選擇，利用一個螢幕即可直接下達指令給所有機器。而揚聲器內的這一個 phase 功用是用來得知海底底質的資訊，而這些訊息也可以被儲存起來，以利將來的內頁作業。
應用
  • 專屬經濟海域發展
  • 大地地形測量
  • 地表危險區域測量
  • 環境調查
  • 地質研究
  • 沉積物分類
  • 掩蓋物地標
  • 纜線及管線測量
  • 海底搜尋
  • 橋樑及海岸線快速測量
特色
  • 非對等影像
  • 更新 SNR信號噪音比 20-30 dB

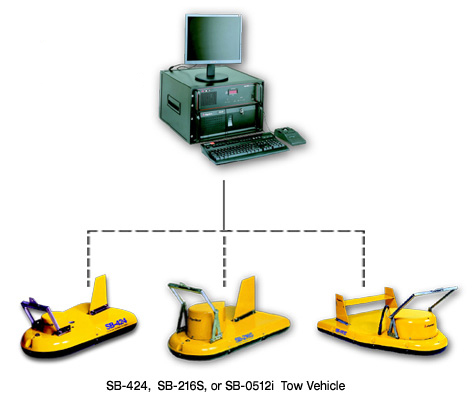

  • 三種供選擇的載具
  • SEG-Y 或原始的 JSF 檔案格式
性能簡介

SB-512i
- 頻率 : 500Hz / 12KHz 雙頻
- 脈衝(使用者自選) : 2-12 kHz, 2-8 kHz；1.5-7.5 kHz, 1-6 kHz；1-5 kHz, 0.5-5 kHz
- 垂直解析度 (由脈衝決定他的品質) : 8 - 20 cm
- 穿透力 : 一般粗糙石礫 20m ； 泥土 200m
- 掃輻寬度 (由中心頻率決定): 16° - 32°
- 拖魚尺寸：160cm(L) x 124cm(W) x 47cm(H)
- 拖魚重量：190 Kg
- 校正 : 每一部機器皆有校正量測系統
- 纜線：三層保護之雙絞線
- 理想拖魚高度：海床上 3~5 m
- 拖魚速度：3-4 節(一般)、7節(最大航安)
- 選配設備：整合拖魚深海感測器、4KW 擴大器、USBL聲源追蹤系統

SB-216s
- 頻率 : 2 - 16 kHz 雙頻
- 脈衝(使用者自選) : 2-16 kHz；2-12 kHz；2-10 kHz
- 垂直解析度 (由脈衝決定他的品質) : 6 - 10 cm
- 穿透力 : 一般粗糙石礫 6 m；泥土 80 m
- 掃輻寬度 (由中心頻率決定): 17° - 24°
- 拖魚尺寸：105cm(L) x 67cm(W) x 40cm(H)
- 拖魚重量：76 Kg
- 校正 : 每一部機器皆有校正量測系統
- 纜線：三層保護之雙絞線
- 理想拖魚高度：海床上 3~5 m
- 拖魚速度：3-4 節(一般)、7節(最大航安)
- 選配設備：整合拖魚深海感測器、4KW 擴大器、USBL聲源追蹤系統

SB-424
- 頻率 : 4 - 24 kHz 雙頻
- 脈衝(使用者自選) : 4-24 kHz；4-20 kHz；4-16 kHz
- 垂直解析度 (由脈衝決定他的品質) : 4 - 8 cm
- 穿透力 : 一般粗糙石礫 2m；泥土 40m
- 掃輻寬度 (由中心頻率決定): 16° - 23°
- 拖魚尺寸：160cm(L) x 124cm(W) x 47cm(H)
- 拖魚重量：190 Kg
- 校正 : 每一部機器皆有校正量測系統
- 纜線：三層保護之雙絞線
- 理想拖魚高度：海床上 3~5 m
- 拖魚速度：3-4 節(一般)、7節(最大航安)
- 選配設備：整合拖魚深海感測器、4KW 擴大器、USBL聲源追蹤系統
