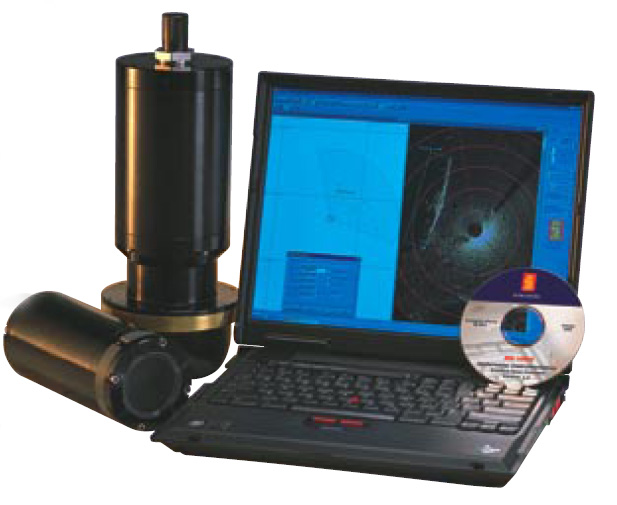

Kongsberg Simrad Mesotech 公司產品是領導世界的聲納掃描系統。MS 1000 掃描聲納處理器證明了在市場上的確是一款高品質、高解析的聲納系統。軟體方面也符合 ISO 標準,可以在任何標準的 PC 平台上做全功能轉換。

應用
  • 海灣改變
  • 港灣防禦
  • 協同搜尋調查
  • 科學研究
  • 測量
特色
  • 同步多波束掃描聲納頭、操作測深儀及感測器結構
  • 可利用 PC 的時段紀錄於硬碟上或額外的儲存設備
  • 特定目標量測及標註工具
  • 使用者可利用軌跡追蹤模組,事先規劃所以要量測的區域或測線
  • 多感測器同步操作
  • 經過過程加以資料紀錄
  • 資料接合
性能簡介

- 適用水深: 3,000米
- 頻率: 675 KHz;
- 探測範圍: 0.5–100米;

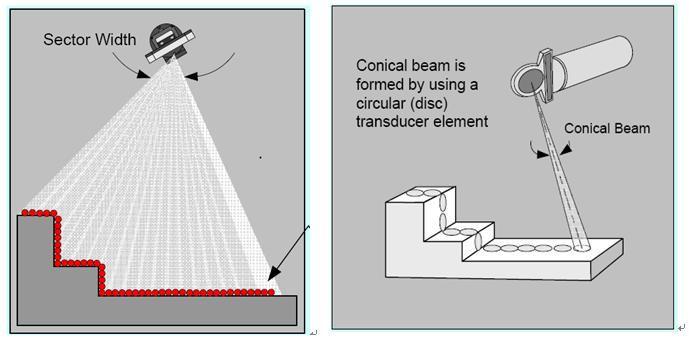

- 水平掃瞄音鼓/波束寬度: 扇型Fan/0.9  x 30 ;
- 垂直剖面音鼓/波束寬度: 圓錐型Cone/1.7 x 1.7
- 發射功率: 50瓦/ 500瓦
- 發射脈衝長度: 25 - 2500 μs
- 距離解析度: 19mm
- 取樣解析度: 2.5mm
- 搜索範圍: 水平: 7.2° - 360°; 可建連續性
- 搜索面: 7.2°扇面; 水平0.9°梯階式
- 放大率: x 1 ∼ x 10倍
- 掃瞄速度: 11秒/每圈 @ 10 m and 1.8  step size 或 36秒/每圈 @ 100m and 1.8 step size

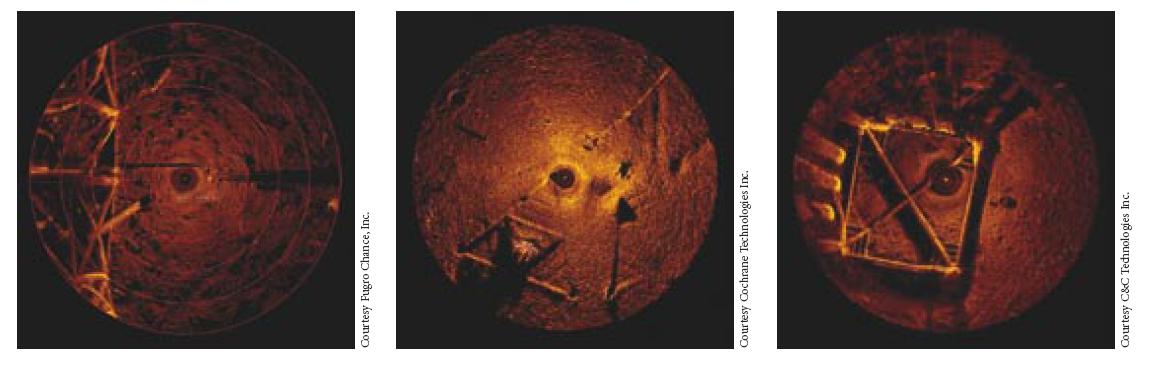

- 影像格式: SXGA
- 影像解析度: 1280x1024
- I/O介面: RS485/RS232串列介面
