SAILOR Mini-M滿足於您對船用海事電話通信的需要，通信覆蓋範圍幾乎為世界上所有近海水域，在北半球幾乎可以覆蓋整個A1、A2、A3海區。本設備可按通常的GSM電話操作方法使用手機，可使用2線DTMF 電話介面，可接傳真機，可通過HAYES
AT命令設置資料埠，並且手機、DTMF、電話埠、傳真、資料介面分別擁有自己的識別碼。電子單元體積小，能提供多種輔助輸入和輸出，電子單元內置SIM卡讀卡器，操作安全方便、手機/機座可分離，其靈活的設計使安裝位置靈活，也便於傳真、輔助電話和資料設備連接。其天線是極小的自動雙向海事衛星跟蹤天線，本設備可方便在各類船舶上安裝包括大型商船和私人遊艇
。

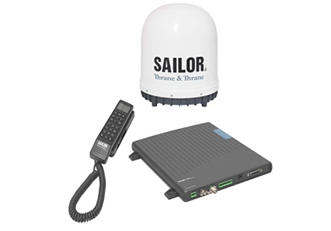

基本系統
基本系統包括天線，一個接收器主機和手持話筒。該系統作為一個集成的通訊中心，提供連接到電話，傳真機和電腦網路。
*電話
*傳真
* E-mail/Internet
* SIM卡的運作，為多個使用者和個人的結算方式。
*加密選項。
*船員呼叫
特點和功能：
提供高品質的全球範圍內的電話、傳真、資料傳輸、E-MAIL服務；
自動雙向海事衛星自動跟蹤天線，內含HPA/LNA，可在各類船舶上方便地安裝；
SIM卡操作，可多用戶或單獨計費；
所有的操作全部通過手柄，簡單方便；
2線DTMF
電話介面，可接傳真機；
可通過HAYES
AT
命令設置資料埠，並且手柄、DTMF、電話埠、傳真、資料介面分別擁有各自的識別碼；
電子單元：體積小，提供多種輔助輸入/輸出，內置SIM卡讀卡器，操作安全方便；
·
具有MIC、揚聲器介面，支援免提操作；
·
主機與天線通過一條電纜連線，最長可以達到70米；
主要技術指標：
工作頻率：發射頻率 1626.5∼1660.5MHz，接收頻率 1525.0∼1559.0MHz；
通道頻寬： 1.25kHz；
接收調製：5.6kbps
O-QPSK SCPC （語音/傳真/資料），TDM
6kbps BPSK；
發射調製：5.6kbps
O-QPSK SCPC （語音/傳真/資料），TDMA
3kbps BPSK；
點波束業務：
語音：4.8kbps（Mini－m語音）；
傳真：2.4kbps，G3類傳真；
非同步資料：最大2.4kbps；
天線：右旋圓極化，電纜TNC 陰性接頭；
G/T：最小-17dB/k；
EIRP：每2dB間隔11-17dBW；
介面：
電話介面：2線600歐姆，標準DTMF電話， RJ11介面；
傳真介面：2線600歐姆，G3類傳真，RJ11介面；
資料介面：串列EIA標準RS232E，內置HAYES
Modem，DB-9F插頭；
印表機介面：串列EIA標準RS232E，DB-9F插頭；
免提麥克風：ф2.5MM介面；
免提揚聲器：32歐姆，ф3.5mm介面；
點火控制：隔離輸入，PTR螺絲；
外接振鈴：RS410N型，PTR螺絲；
靜音輸出：RS410N型，PTR螺絲；
電源： 10-32VDC；
功耗：接收20W，發射40W，最大70W；
環境條件：
環境溫度：操作溫度－25℃∼50℃；
存儲溫度：－40℃∼80℃；
相對濕度：95%非冷凝（40℃）；
風（EME）：相對風速200km/h（非工作狀態）；
震動：4
-10Hz 2.54mm，10-15
Hz 0.76mm，15-25Hz
0.40mm，25
-33Hz 0.23mm；
衝擊：半波正旋20g/11ms；
尺寸與重量：
TT--3040B 電子單元：25mm X
268mm X 211mm，1.3kg；
TT-3007C自動跟蹤天線：210mm（直徑） X
240mm（高），2.2kg；
TT-3622A手柄座：160mm X
61mm X 27mm，0.15kg；
TT-3620C手柄：200mm X
52mm X 33mm，0.25kg；
|
