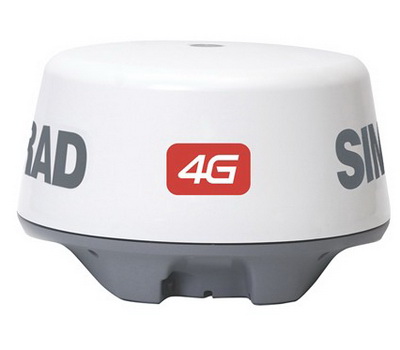

軍事雷達技術民用化,連續波調頻X-波段航海雷達,無盲區,近距圖像清晰無比,無磁控管可按鍵發射,超低微波輻射無害人體健康,價格經濟,可作中小型船舶港灣與複雜內河航道之 理想航行雷達;也可作為低成本低噪聲干擾(LPI)級軍用雷達使用。



技術參數
範圍認可:FC CID:3G
IC ID:46974A-3G
接觸天線任何位置無人體傷害
環境溫度:-25至55攝氏度
工作濕度:+35度,95%RH
防水級別:IPX6
允許環境風速:51m/s(最大100節)
耗電 發射:17W@13.8V(18W下)
待機:1.6@13.8V(2W下)
直流電源輸入:9至31.2V DC,帶電源及性保護
發熱源(預熱):無磁控管,無須預熱,按鍵即發射
外形尺寸:288mm高x488mm直徑
重量不含電纜):7.4Kg
通信協議:高速乙太網和串列
船艏信號格式:NMEA2000/Simnet(RI-10介面盒內)
內部電纜接線長度:10米電纜
最長電纜長度:20米
距離:1/31至24nm
天線轉速:24/36rpm+/-10%(2海裡內自動調整36rpm)
發射頻率:X-波段 9.3至9.4GHz
電波極化:水準極化
發射輸出功率:165mW
盲區與調諧:無盲區,無需進行調諧
海浪/ 雨雪制:比常規脈衝雷達優異五倍以上
切換頻率:200Hz
切換時間:1ms
寬頻最大:65MHz
垂直波束寬頻:25度+/-20%(-3dB寬度)
水準波束寬頻:5.2度+/-10%(-3dB寬度)
波束旁瓣:低於-18dB(+/-10度內)
低於-24dB(+/-10度外)
雜訊係數:低於6dB
